상세 정보 |
|||
| 결의안: | 0.005 밀리미터 (표준) ; 0.001 밀리미터 (옵션널) | 유효범위: | 2-128"(50mm-3200mm) |
|---|---|---|---|
| 출력 신호: | 5V, Ttl (표준) ; RS422(Optional) | 산출 파형: | 2' 위상-쉬프트 정현 신호 |
| 고정확도: | (5+L/200))um | 스케일 격자 피치: | 0.02mm |
| 규모 참조사항 피치: | 50 밀리미터 | 식자재원산지정보: | 광동 |
| HS는 코드화됩니다: | 9031499090 | 공항: | 센즈헨, 중국 |
| 하이 라이트: | 5V 선 유리 스케일,0.02 밀리미터 선 유리 스케일,디지털 저렴하 선형 인코더 |
||
제품 설명

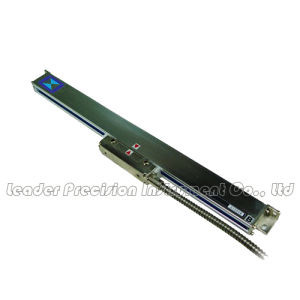

드릴링, 선반, 제분기를 위한 디지털 방수 선 유리 스케일
선형 인코더는 정확하게 디지털 판독과 함께 공작 기계류 또는 측정계의 치환을 발견하고 드러내는데 사용되며, 그것이 제분기, 선반 기계, 드릴 기계와 기타에 설치됩니다
특징 & 장점
1. 고정밀도 광학유리
2. 기계가공을 위해 데이터 포인트를 결정하기 위한 50 밀리미터 피치에 있는 규모 참조사항
3. 우수 반복 가능성이 보장하는데, 위치결정, 좋은 슬라이딩과 내구성을 지니는 5개 세트를 이용하기
4. 특별하 물을 위한 알루미늄 합금의 / 오일 프루프와 방진되 처리합니다
5. 분쇄, 드릴링과 그라인딩 장치, 불안, XY-테이블, 기타 등등에 적합합니다
6. 강화한 내진동성
7. 오염물을 피하기 위한 최고의 품질 고무 립
8. 쉬운 시설 및 정비
기술 데이터
A. 결의안 : 0.005 밀리미터 (표준) ; 0.001 밀리미터 (선택적)
비. 효과적 범위(ER) : 2-128"(50mm-3200mm)
Ｃ. 출력 신호 : 5V, TTL (표준) ; RS422(optional)
Ｄ. 출력된 웨이프 폼 : 2' 위상-쉬프트 정현 신호
Ｅ. 고정밀도 : ± (5+L/200) Ｕ Ｍ ; Ｌ = 유효 측정 범위 (밀리미터)
F. 맥스. 응답 속도 : 72M/min
Ｇ. 스케일 격자 피치 : 20μ Ｍ
Ｈ. 규모 참조사항 피치 : 50 밀리미터
나. 작동 온도 : 0 센. 40 센에.
줄 연장 케이블 :
만약 선형 인코더의 교통이 50 밀리미터부터 900 밀리미터 까지이면, 더 케이블이 2m 장기간입니다
만약 선형 인코더의 교통이 1000 밀리미터부터 1500 밀리미터 까지이면, 더 케이블이 5m 장기간입니다
만약 선형 인코더의 교통이 1600 밀리미터부터 3000 밀리미터 까지이면, 더 케이블이 10m 장기간입니다
모델 & 유효 측정 범위 (ER)
|
